Портативная установка для гидроабразивной резки

Макс. диаметр сопла : 0,3 мм Материал корпуса каретки : алюминий Материал опоры : нержавеющая сталь Вес режущей головки на магнитной каретке : 15 кг Вес режущей головки на цепной каретке. : 20 кг

Общение

Технология портативной установки.jpg

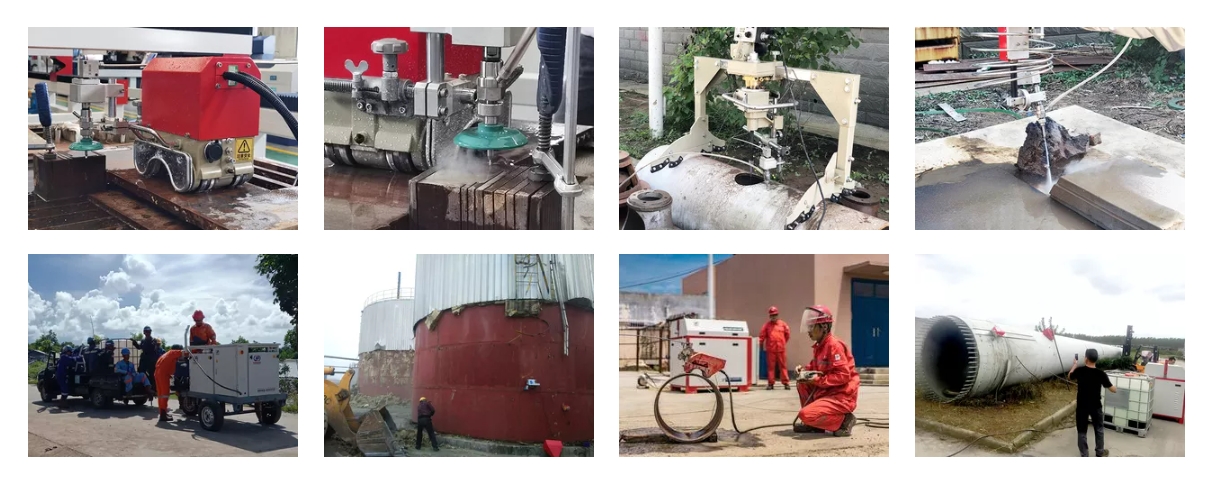

Портативный станок гидроабразивной резки позволяет использовать его в малых цехах и на открытых пространствах. Он прост в эксплуатации, обслуживании и транспортировке. Разные устройства направления движения режущей головки дают возможность применять данную установку для резки различных труб и столбов(например, стальные трубы, железобетонные столбы и пр.).

  Наша технология — холоднорежущая, что позволяет использовать ее во взрывоопасных средах (неочищенных от нефти и газ-продуктов трубопроводов), обеспечивая безопасность.

Процесс гидрорезки.jpg

Процесс гидрорезки1.jpg


Станок для резки труб с толщиной стенки до 80 мм.

Традиционные машины гидроабразивной резки не могут использоваться в любых цехах из-за своих немалых габаритов и веса. Портативные машины гидроабразивной резки могут работать не только в помещениях небольшого размера, но и на открытых площадках. Для транспортировки такой машины на новое место достаточно двух человек.

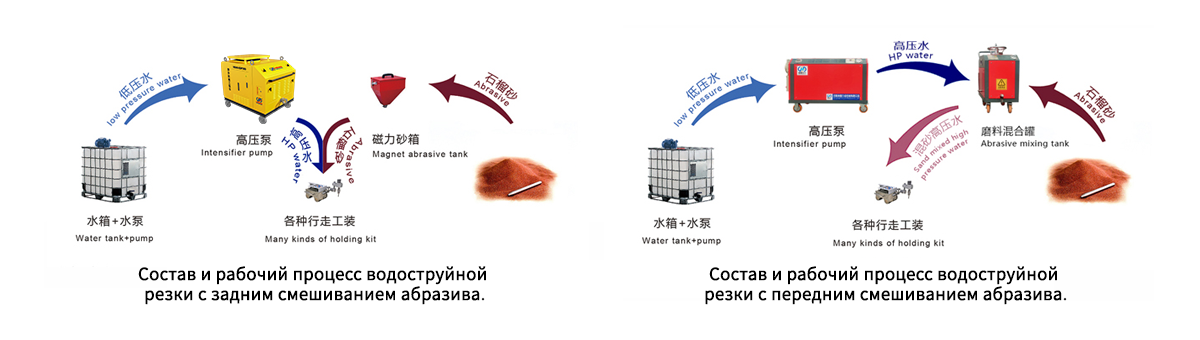

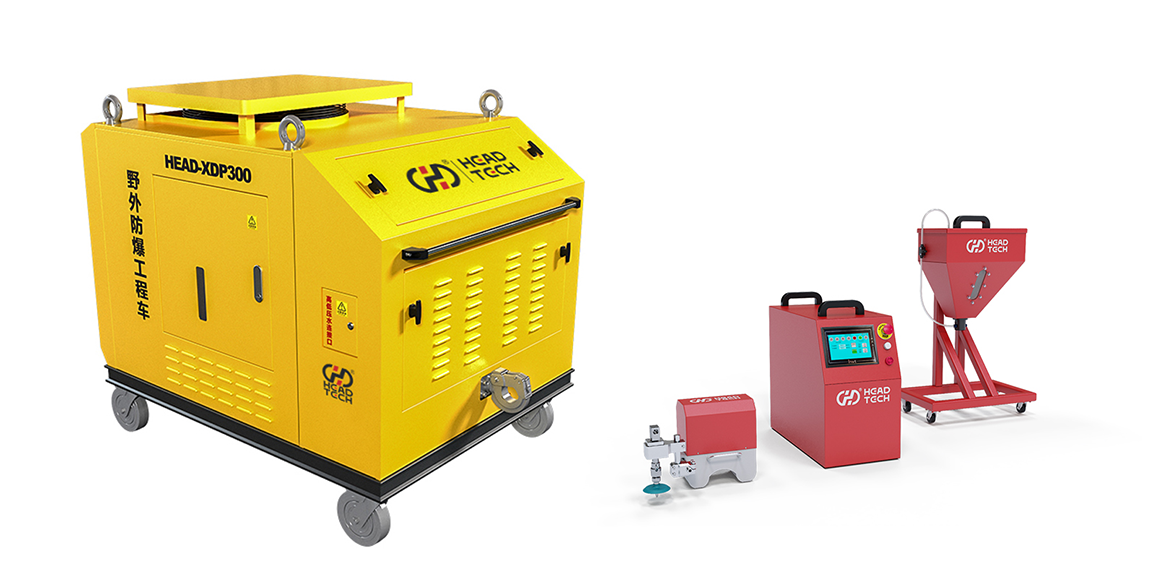

Портативная установка состоит из следующих частей: режущей головки и насоса высокого давления, трубы высокого давления, системы подачи абразива, системы охлаждения воды и т.д.

гидрорезки трубы

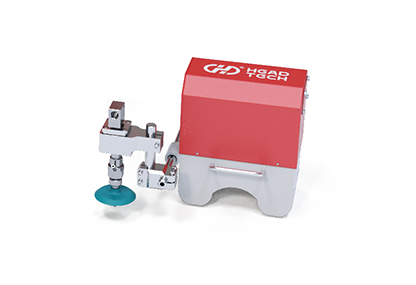

1) Режущая головка

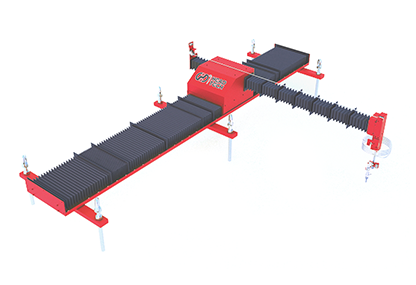

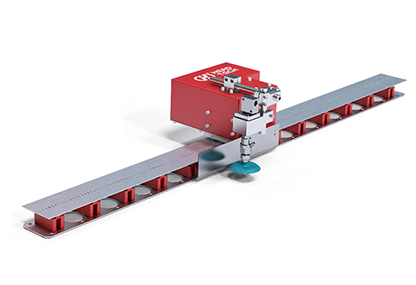

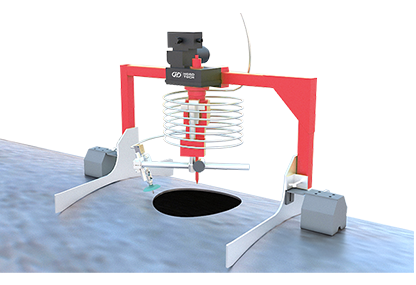

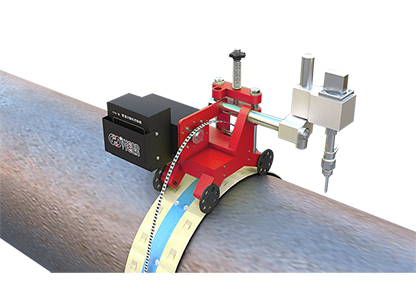

Устройство, направляющее движение режущей головки, может быть выбрано исходя из поставленной задачи. Например, для резки труб может использоваться цепная или магнитная каретка.

2) Насос высокого давления 3800бар (или 4200бар)

Макс. Расход масла....................................90л/мин
Мощность.....................................................30 кВт
Электропитание...........................................380В/50Гц/ 3 фазы
Толщина резки.............................................20-30 мм
Тип нагнетания давления............................гидравлический
Тип переключения........................................электронный

Габариты......................................................1600мм*1050мм*1450мм

3) Устройство автоматической подачи абразива

Устройство автоматической подачи абразива предназначено для доставки определенного количества абразивного песка к режущей головке.
Устройство просто в эксплуатации, надежно и не требует специального обслуживания.
Объем 250 л позволяет непрерывно подавать абразив в течение 8 ч резки. Требуется сжатый газ давлением менее чем 0,2 МПа для равномерной поставки абразива.

4) Система охлаждения

Совместно с портативной машиной гидроабразивной резки можно использовать систему охлаждения, которая служит для снижения температуры гидравлическогомасла и всей системы в целом.
