С помощью насоса высокого давления вода сжимается до необходимого уровня давления и затем подается в режущую головку по трубопроводу. Режущая головка обеспечивает преобразование энергии воды, сжатой под высоким давлением, в кинетическую энергию высокоскоростной водноабразивной струи и ее окончательное формирование в качестве режущего инструмента.
Накачивание воды сверхвысокого давления в насосе осуществляется за счет возвратно-поступательных движений плунжера – вытеснителя продолговатой цилиндрической формы. Плунжер вталкивается в закрытую камеру цилиндра для повышения давления, что приводит к сжатию воды. При достижении необходимого давления открывается выходной однонаправленный вентиль, и часть сжатой жидкости выбрасывается. Затем выходной вентиль закрывается, а плунжер начинает двигаться в обратном направлении под напором расширяющейся воды. При этом давление воды уменьшается до уровня давления на впуске, и открывается входной однонаправленный вентиль.
Выталкивание воды сверхвысокого давления поочередно из левого (верхний рисунок) и правого (нижний рисунок) цилиндров в насосе мультипликаторного типа
Поршень приводится в движение то в одну, то в другую сторону маслом, подающимся под первичным давлением , которое создается гидравлическим насосом. Площадь каждого из оснований поршня может быть в 20 раз больше площади рабочей поверхности каждого из плунжеров. В результате давление воды, выталкиваемой плунжерами поочередно из камер обоих цилиндров, в 20 раз выше первичного давления масла. Пока вода выбрасывается из одной камеры высокого давления, в противоположную камеру поступает вода под низким давлением и т. п.
Аттенюатор (аккумулятор) сглаживает пульсации давления воды и обеспечивает ее непрерывный поток для процесса резки.
Достоинства ГАР
• Широкий спектр обрабатываемых материалов
черные металлы и сплавы;
труднообрабатываемые легированные стали и сплавы (в том числе: жаропрочные, инструментальные и нержавеющие);
цветные металлы и сплавы (медь, никель, цинк, алюминий, магний, кремний, титан и их сплавы);

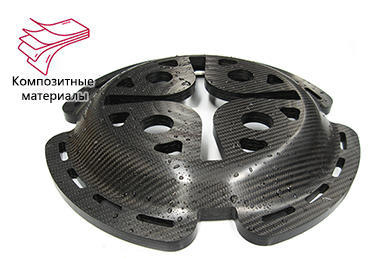

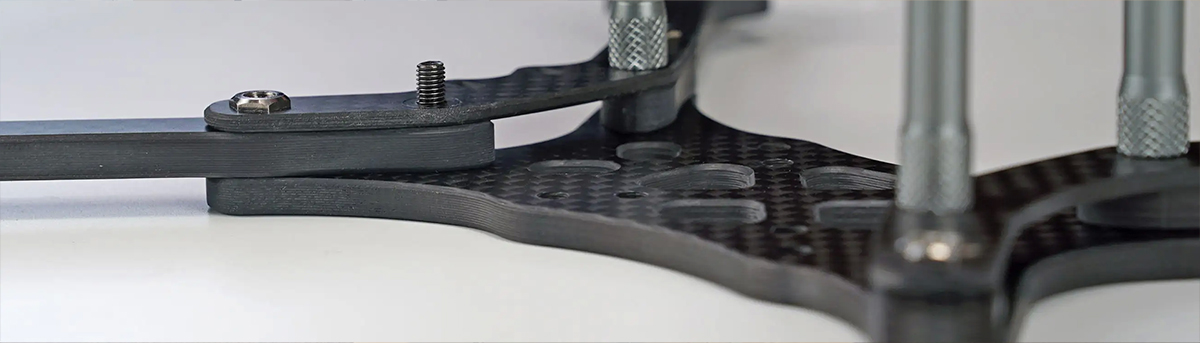

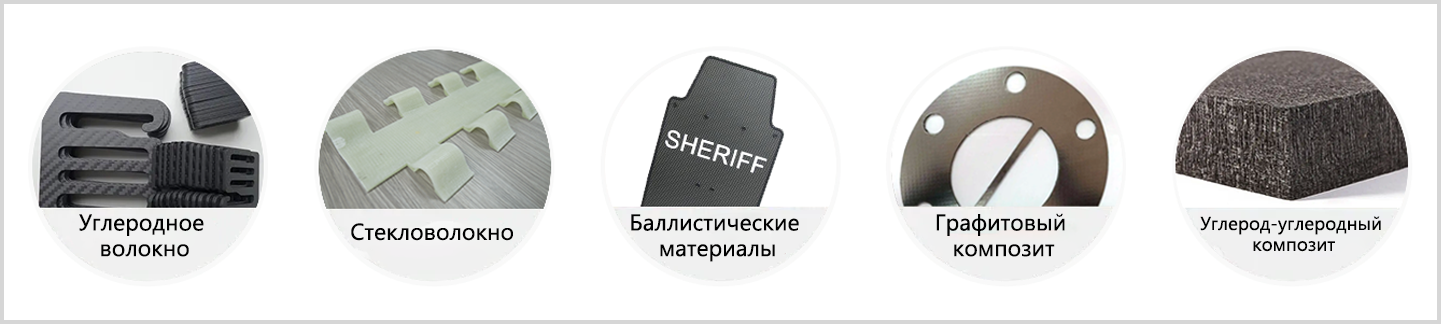

композиционные материалы;
керамические материалы (керамический гранит, плитка);
природные и искусственные камни (гранит, мрамор, яшма и т.д.);
стекло и композиционное стекло (триплекс, бронестекло, армированное стекло, стеклотекстолит и т.п.);
пористые и прозрачные материалы;
сотовые и сэндвич-конструкции;
бетон и железобетон;
• Высокое качество обработки краёв
После
резки на установках гидроабразивной резки HEAD, края материала
получаются такие же гладкие, как при пескоструйной обработке. Нет острых
кромок, заусенцев, неровных краёв.
• отсутствие термического воздействия на материал
В связи с тем, что станки ГАР используют воду и абразив, в процессе резки обрабатываемый материал отсутствие микротрещин и зон термического или химического воздействия на материал в поверхностном слое детали. Поэтому установка гидроабразивной резки HEAD идеална для материалов, которые под влиянием высокой температуры деформируются или реагируют на тепло каким-либо иным образом(например, титан).
• Безопасность для окружающей среды
Гидроабразивные
станки "HEAD" используют для резки воду и гранатовый песок. Гранат - это
нейтральный химически неактивный минерал, который можно спустить в
городскую канализацию. В процессе обработки не образуются ядовитые
испарения. Станки "HEAD" гарантируют экологическую чистоту и полное отсутствие вредных
газовыделений.
• Резка без дополнительных инструментов
Во
время работы на станках гидроабразивной резки "HEAD" нет необходимости
менять рабочие насадки. Одно сопло применяется для обработки самых
разнообразных материалов и форм. Это позволяет сэкономить время и
деньги, потраченные на приобретение многочисленных инструментов для
обработки.
