Станки HEAD

рекомендация

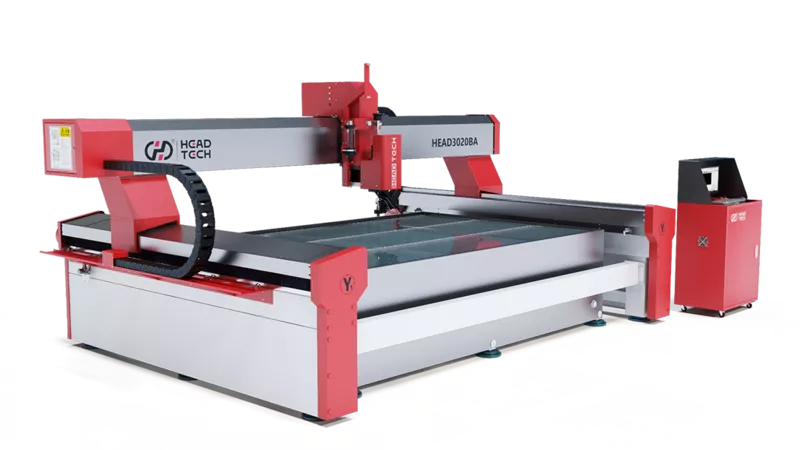

Консольная гидрорезка1520

Консольный тип : открытый рабочий стол с трёх строн, удобно загружать и выгружать.

Общение

Преимущества гидроабразивной резки:

1. Многообразие обрабатываемого материала

2. Высокое качество и точность

3. Толщина резки обрабатываемого материала

4. Отсутствие термической деформации и оплавлений на краях реза

5. Существенно меньшие потери материала

6. Удобные условия оплаты---Возможна оплата на различных условиях в том числев рассрочку, либо через лизинг

7. Комплексный подход к каждой задаче---Поставляем оборудование исходя из технической задачи клиента, что обеспечивает 100% результат работы наших станков

8. Гарантийная и постгарантийная поддержка---Мы предоставляем расширенную гарантию сроком до 3-х лет и осуществляем постгарантийное обслуживание по договору

9. Онлайн поддержка оборудования---Мы контролируем качество работы нашего  оборудования дистанционно

10. Безупречная репутация---Мы тщательно следим за тем, чтобы наш клиент всегда был доволен


Особенности конструкции:

1. Координатный стол с ванной из стали толщиной 5 мм и высотой 700 мм.

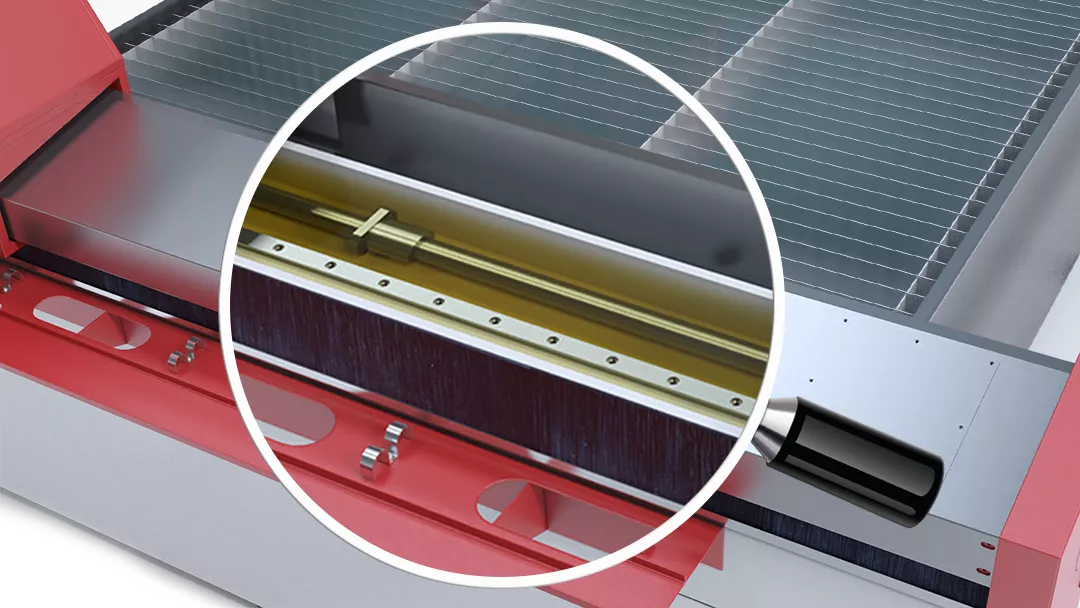

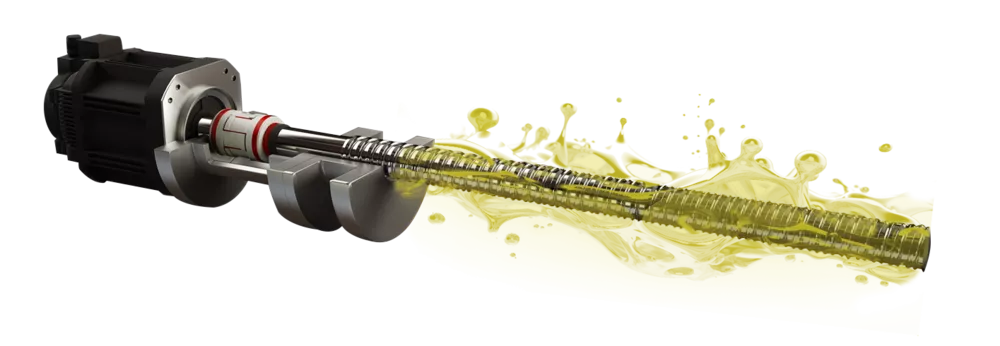

2. Система перемещения. Высокоточный серводвигатель Yaskawa обладает надежным управлением, высокой скоростью и устойчивой работой, а также ШВП и линейные направляющие с автоматической системой смазки , которые гарантируют точность передачи, высокое качество и продолжительный срок службы.

3. Мультипликаторный насос высокого давления. Благодаря ему и создается необходимое давление для того, чтобы вода стала высокоточным резаком. Оснащен дополнительной системой фильтрации воды, защитой по уровню воды и давлению.

4. Система ЧПУ. Легкое управление графическим интерфейсом и процессом резки в режиме реального времени.

5. Режущая головка. В режущей головке энергия водяной струи под высоким давлением используется для ускорения частиц абразива и позволяет обрабатывать различные материалы гидрообразивной струей высокого давления.

6. Автоматическая система подачи абразива. Система непрерывной подачи абразива к резервуару на станке, служит для транспортировки абразива к режущей головке станка. Передача абразивной смеси осуществляется с помощью цифрового устройства, которое способно значительно увеличить эффективность.



 Установка гидроабразивной резки "HEAD" является промышленным оборудованием, способным обрабатывать широкий спектр твёрдых и мягких материалов с использованием струи воды под очень высоким давлением или смеси воды и абразивного вещества. Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абрзивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, стекла, камня. Гидроабразивная резка является наиболее подходящим способом обработки для материалов чувствительных к высоким температурам.

      Станок гидроабразивной резки "HEAD" разделяется на портальный и консольный типы. Вот стандартная консольная установка:



  1. Рабочий стол

    Станок ГАР.jpg





2.Насос высокого давленияПункт
Параметр
Насос высокого давленияМодель
HD42037Z
Марка
Основные детали из США
Способ регулирования направления
Электронное регулирование направления
Диапазон давления
370-420MPA
Мак. расход масла
106L/min
Мак. расход воды
3.7L/min
Максимальный диаметр сопла
0.33mm
Мощность главного двигателя
37KW
Источник питания
380V/50HZ



3.Стойка ЧПУ



4. Система автоматической подачи абразива

Система подачи  абразива.png

Высокая производительность резки достигается благодаря ускоренной и равномерной подаче абразива, а также автоматическому контролю над всем процессом подачи абразива.
Пневматический клапан обеспечивает бесперебойную подачу абразивного материала исключая засорения.
Объем бака для абразива – 200 литров. Одного бака хватает на 8 часов работы.

 Применение гидроабразивной резки
Станки гидроабразивной резки широко применяются в таких сферах, как:
· Машиностроение;
· Авиационная промышленность;
· Космическая сфера;
· Инструментальная промышленность;
· Военное дело;
· Обработка камней.
Гидроабразивная технология предусматривает обработку разных материалов посредством их обычного раскроя или резки фигур по контуру. Гидроабразивные станки могут резать такие материалы, как:
· Пластик;
· Металл (черный, цветной, сплав);
· Труднообрабатываемые сплавы;
· Стекло (триплекс, армированное, бронированное, стеклотекстолит и другие виды);
· Камни (искусственные и природные);
· Композиционные изделия;
· Прозрачные и пористые изделия;
· Керамическая плитка и керамогранит;
· Бетон и железобетон;
· Сэндвич-панели и сотовые конструкции.


Образцы стекол резки:


гидрорезки стекла.jpg


Главные стандантрые консольные установки

У нас много размеров рабочей зоны, чтобы предоставлять клиентам большой выбор. Если эти размеры не пойдут, можно сделать индивидуальный заказ.

Модель
HEAD1020
HEAD1520
HEAD1525
HEAD1530
HEAD1540
Рабочая зона оси Х
1000mm
1500mm
1500mm
1500mm
1500mm
Рабочая зона оси Y
2000mm
2000mm
2500mm
3000mm
4000mm

Рабочая зона оси Z

150mm
